L’apparition de petites ailettes sur les actionneurs d’aérodynamique active de l’aileron arrière de plusieurs monoplaces à Monaco rappelle une chose : l’inventivité des ingénieurs de Formule 1 ne cesse jamais de surprendre.

Et Monaco est un terrain particulièrement favorable à ce genre d’idées, car l’efficacité aérodynamique pure y compte moins qu’ailleurs : on peut se permettre de viser un maximum d’appui, même au prix d’un peu plus de traînée.

Monaco, laboratoire d’idées aérodynamiques

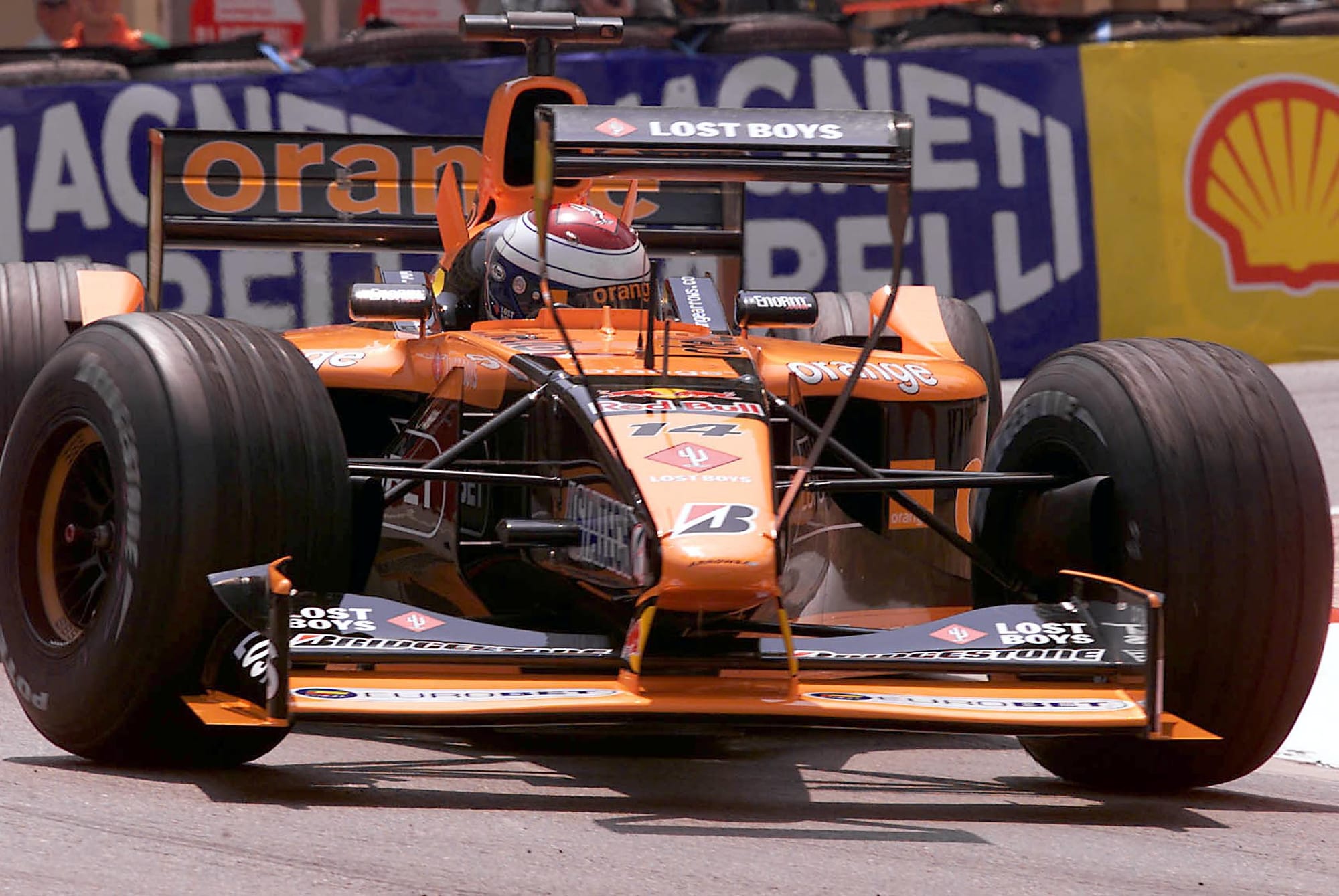

Historiquement, Monaco a souvent encouragé des solutions atypiques. On a déjà vu des ailes montées devant le pilote (comme sur l’Arrows à Monaco en 2001), des « X-wings » haut perchées au-dessus des flancs, ou encore des ailettes secondaires de part et d’autre de l’aileron arrière, au-dessus des pneus arrière.

Les règlements ont ensuite été resserrés pour supprimer la plupart de ces appendices. Mais les règles liées à l’aérodynamique active ont rouvert une fenêtre d’opportunité.

Pourquoi l’actionneur d’aéro active devient une zone de performance

Il existe, sur l’axe central de la voiture, une zone autorisée pour loger l’actionneur d’aérodynamique active et son carénage. Cette zone se situe au-dessus de la hauteur habituelle de l’aileron et reste relativement étroite.

À Monaco, où chaque kilo d’appui supplémentaire compte, les équipes exploitent ce volume réglementaire pour créer un peu plus de charge aérodynamique. La plupart des équipes ont tenté quelque chose, mais l’exécution la plus poussée est celle qui retient le plus l’attention.

Le principe recherché : orienter le flux et gagner de l’appui

L’objectif est d’utiliser la zone de l’actionneur pour influencer la direction de l’écoulement et générer de l’appui. L’effet visé ne se limite pas à un simple « ajout » local : il doit travailler en synergie avec l’ensemble de l’aileron arrière, et par extension avec la zone centrale du diffuseur.

Cette partie centrale du diffuseur est justement influencée par la présence du crashbox et de petites ailettes de déviation du flux. Le concept cherche donc à améliorer la cohérence de l’écoulement sur plusieurs organes liés entre eux.

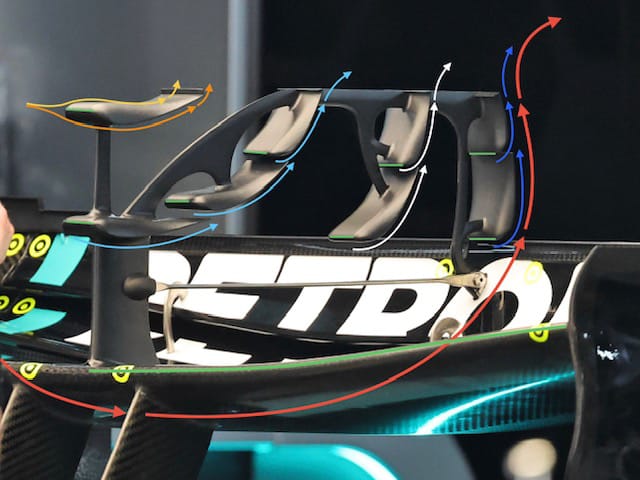

Lecture de l’assemblage : une cascade d’éléments

En allant de l’avant vers l’arrière, l’assemblage se présente comme une succession d’éléments. Chaque élément possède un point de séparation de l’écoulement : c’est l’endroit où l’air « choisit » de passer au-dessus ou en dessous, sous l’effet des différences de pression entre intrados et extrados.

Premier élément : séparation du flux dès l’attaque

Sur l’élément supérieur avant, la séparation de l’écoulement est particulièrement marquée : une partie du flux passe en dessous, l’autre passe au-dessus de la surface supérieure. Cette séparation conditionne tout ce qui suit, car le dispositif fonctionne comme une série d’étages.

Deuxième assemblage : trois éléments en chaîne

Vient ensuite un second ensemble composé de trois éléments. L’idée est de guider progressivement l’air et de contrôler l’écoulement au fil des surfaces, plutôt que de chercher un effet brutal sur une seule pièce.

Troisième et quatrième assemblages : deux éléments, puis deux éléments

Le troisième ensemble est constitué de deux éléments, et le quatrième (à l’arrière) est lui aussi un composant à deux éléments. L’ensemble forme une véritable cascade aérodynamique, pensée pour travailler avec le flux qui alimente et traverse la zone de l’aileron arrière.

Le détail qui compte : le petit volet Gurney

Sur tous ces éléments, on retrouve un petit volet Gurney placé au bord de fuite supérieur. Son rôle est d’agir comme un « déclencheur » qui aide l’écoulement à rester attaché sur l’intrados, au moment où le flux devient plus paresseux et a tendance à se décoller.

Le but principal : stabiliser et optimiser l’écoulement sous le plan principal

L’intention majeure est d’améliorer la qualité et la régularité de l’air qui passe sous la section centrale du plan principal de l’aileron arrière. Si cette optimisation fonctionne, la zone de basse pression sous la partie centrale ne reste pas confinée : elle peut se propager davantage vers l’extérieur.

Autrement dit, ce n’est pas seulement une petite portion de l’aileron qui peut y gagner : l’amélioration peut concerner une part bien plus large, voire l’ensemble de l’intrados de l’aileron arrière.

Est-ce que ça vaut vraiment le coup à Monaco ? Coût et gain potentiel

La question est inévitable : un développement aussi compact peut-il justifier le temps investi et le budget ?

Sur le plan financier, avec les moyens actuels d’impression 3D, un composant de ce type — une fois optimisé en CFD et modélisé pour la fabrication — coûterait probablement entre 250 et 500 livres sterling par unité.

Sur le plan dynamique, si tout fonctionne comme prévu, l’intérêt est clair à Monaco : en améliorant la stabilité du train arrière au freinage (un point critique sur ce circuit), cela pourrait apporter quelques kilogrammes d’appui supplémentaires à l’arrière.

Certaines équipes minimisent l’importance de cette zone et estiment que le bénéfice ne représenterait que quelques centièmes de seconde. Mais ces centièmes s’additionnent, et l’estimation la plus ambitieuse évoque un gain pouvant aller jusqu’à deux dixièmes de seconde par tour grâce à la solution la plus aboutie.

Si cette performance se confirme, ce serait une manière particulièrement rentable d’aller chercher du temps au tour : une forme de « meilleur rapport coût/gain » sur un week-end où l’appui maximal fait la différence.

Pourquoi toutes les équipes n’en tirent pas le même profit

Les autres équipes proposent des interprétations du même thème, mais à plus petite échelle. Cela peut expliquer pourquoi certaines préfèrent relativiser le gain potentiel : leur version a peut-être moins de marge de progression, ou impacte moins fortement l’écoulement global sous l’aileron.

Dans cette logique, la solution la plus développée apparaît aussi comme celle qui offre le plus grand potentiel de performance.

L’écart entre équipes, visible dans les détails

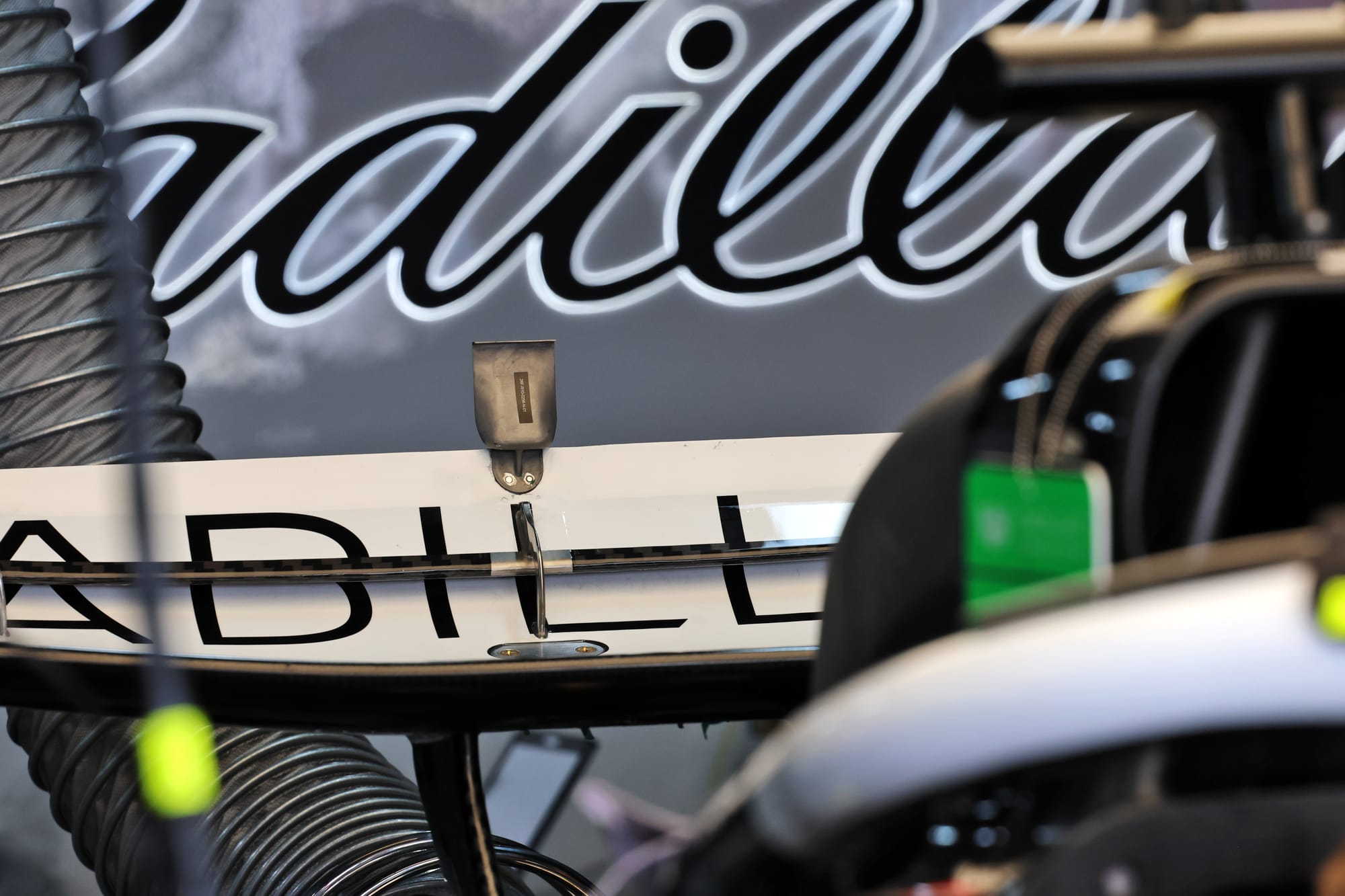

La comparaison entre une équipe de tête et une équipe de fond de grille met en évidence un point : ce genre de détail aérodynamique illustre concrètement les différences de niveau de compétitivité au sein du plateau, du premier au dernier rang.

Conclusion

À Monaco, une petite pièce peut produire de grands effets si elle améliore la qualité de l’écoulement là où la voiture est la plus sensible : l’aileron arrière, la stabilité au freinage et l’appui à basse vitesse. Et si l’aérodynamique active ouvre une porte, les ingénieurs continueront d’y glisser des idées de plus en plus fines.

Dans un sport où chaque détail compte, l’avenir appartient souvent à ceux qui savent transformer une simple zone réglementaire en opportunité de performance.

Foire aux Questions

Qu’est-ce qu’un actionneur d’aérodynamique active sur une F1 ?

C’est un mécanisme (et son carénage) qui permet de modifier certains paramètres aérodynamiques. Son implantation est encadrée par le règlement, notamment sur l’axe central de la voiture.

Pourquoi voit-on ce type d’innovation surtout à Monaco ?

Monaco exige un niveau d’appui très élevé et pénalise moins la traînée que d’autres circuits. Les équipes peuvent donc privilégier des solutions qui maximisent la charge aérodynamique et la stabilité à basse vitesse.

À quoi sert un volet Gurney sur un élément d’aileron ?

C’est un petit rebord placé au bord de fuite. Il aide l’écoulement à rester attaché sur l’intrados, ce qui peut améliorer l’efficacité aérodynamique de l’élément, notamment quand le flux a tendance à se décoller.

Quel gain peut apporter ce type de mini-ailettes ?

Les estimations évoquées vont de quelques centièmes à un gain pouvant atteindre deux dixièmes de seconde par tour pour la solution la plus aboutie. L’effet recherché inclut aussi une meilleure stabilité du train arrière au freinage.

Combien peut coûter une pièce comme celle-ci ?

Une fois optimisée en CFD et préparée pour la fabrication, une pièce de ce type produite avec les moyens actuels d’impression 3D est estimée entre 250 et 500 livres sterling par unité.
